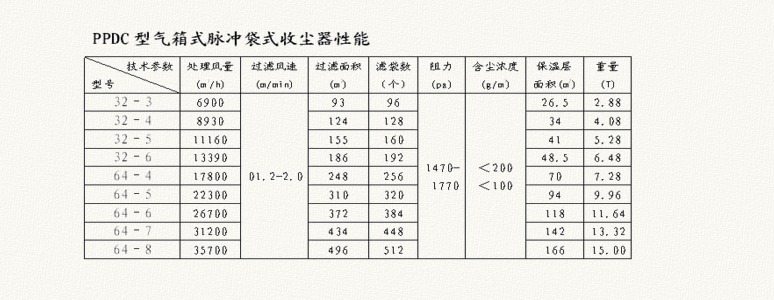

PPDC系列氣箱式脈沖袋收塵器基本結構

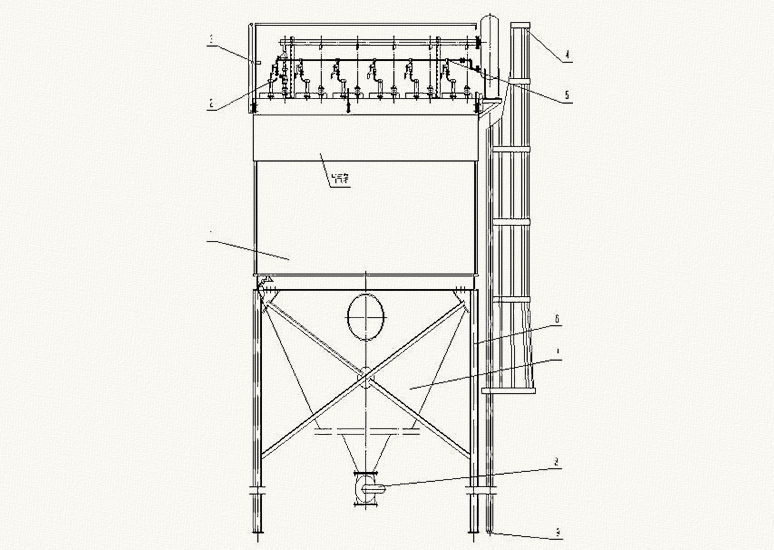

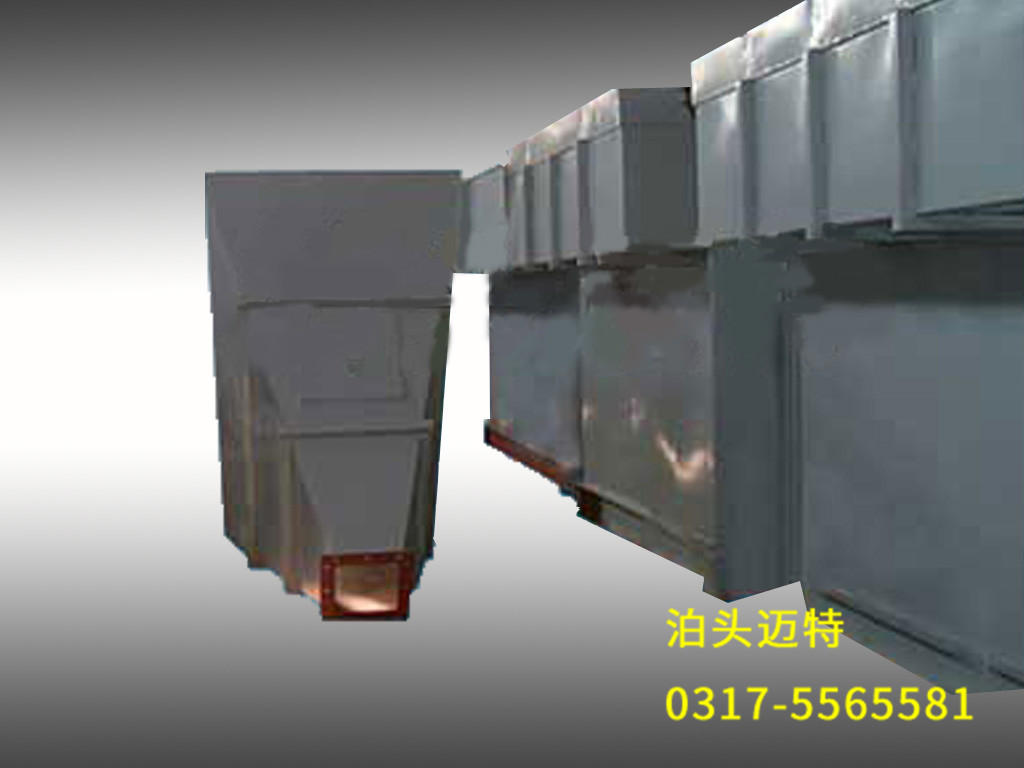

1、氣箱脈沖袋式收塵器的主要結構圖主體由箱體、袋室、灰斗、進風口四大部分組成，并配有支柱、爬梯、欄桿、氣路系統、清灰控制器等。
（1）箱體
箱體主要是固定袋籠濾袋及氣路元件之用，并制成全密閉形式，清灰時，壓縮空氣先進入箱體，半沖入各濾袋內部。箱體頂部做成1.5呀斜面，在戶外使用時可防止積水，頂部還設有入孔檢修門，安裝和換袋籠，濾袋全部在這里進行，十分方便，根據規格的不同，箱體內又分成若干個室，相互之間均用鋼板隔開，互不透氣，以實現離線(off-line）清灰，每個室內均設有一個提升閥，以通斷過濾煙氣流。
（2）袋室袋室在箱體的下部，主要用來容納袋籠和濾袋，并形成一個過濾空間，煙氣的凈化主要在這里進行，同箱體一樣，根據規格的不同也分成若干個室，并用隔板隔開，以防在清灰時各室之間的相互干擾，同時形成一定的沉降空間。
（3）灰斗
灰斗布置在袋室的下部，它除了存放收集下來粉塵以外，還作為進氣總管使用（下進氣式），當含塵氣體進入袋室前先進入灰斗，由于灰斗內容積較大，使得氣流速度降低，加之氣流方向的改變，使得較粗的塵粒在這里就得到分離，灰斗內布置有螺旋輸送機或空氣斜槽等輸送設備，出口還設有回轉卸料器或翻板閥等鎖風設備，可連續進行排灰。
（4）進出風口
進出風口根據收塵器的結構形式分二種，32系列的進風口為圓筒型，直接焊在灰斗的側板上，出風口安排晨箱體下部，袋室側面，通過提升閥板孔與箱體內部相通，其他系列的進出風口制成一體，安排在袋室側面，箱體和灰斗之間，中間用斜隔板隔成互不透氣的二部分，分別為進氣口和出氣口，這種結構形式體積雖大些，但氣流分布均勻，灰斗內預收塵效果好，適合于煙氣含塵濃度較大的場合使用。
???
