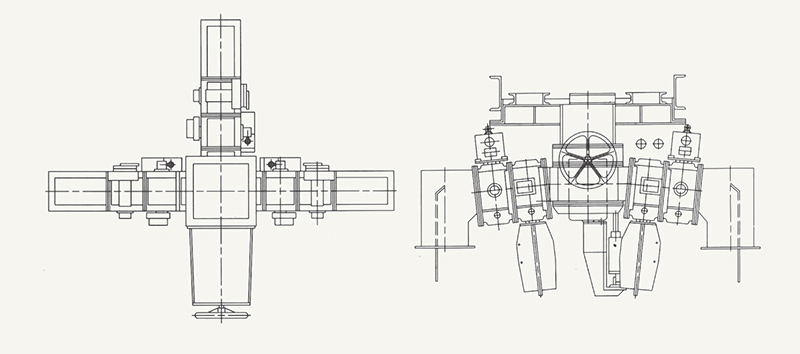

水泥庫底卸料裝置
一、概述
本產品是由天津水泥工業設計研究院設計。其型號有B250、B300、B400、B500。
二、技術要求
1.電控氣動開關閥用于庫底卸料的有1型和2型兩種形式，本圖先用1型兩套、2型一套，根據布置需要可自行選用。
2.電控流量控制閥有1型和2型兩種形式，本圖先用1型兩套、2型一套，根據布置需要可自行選用。
3.圖布置三個卸料口，如果用戶需要二個或一具卸料口時，應將分料箱的二個或一個出口用法蘭蓋堵住。

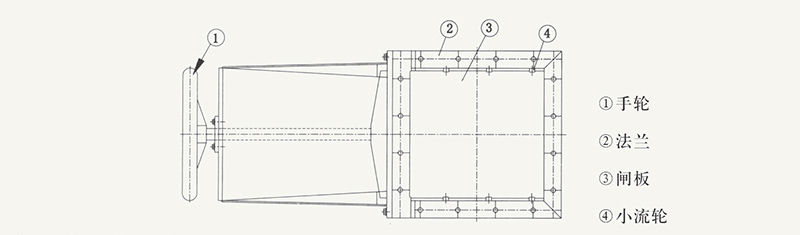

一、庫底閘門
用于B250、B300、B400、B500庫底卸料裝置，本閥與庫底底座相連接。
二、分料箱
用于B250、B300、B400、B500庫底卸料裝置，本箱與庫底閘門相連接，分料口和氣動流量控制閥相連接

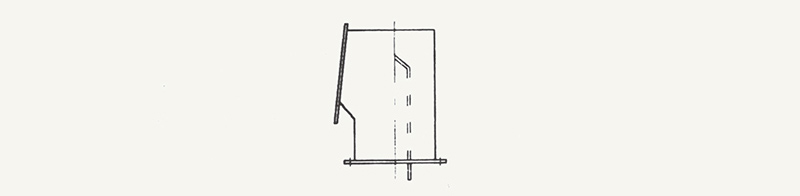

三、下料溜子
用于B250、B300、B400、B500庫底卸料裝置，與電動流量控制閥相連接。
氣動開關閥
一、用途
氣動開關閥主要在粉狀物料流量控制系統中作開關用，通常與流量控制閥串聯配套作用，氣動開關閥是以氣缸為動力實現開關作用。

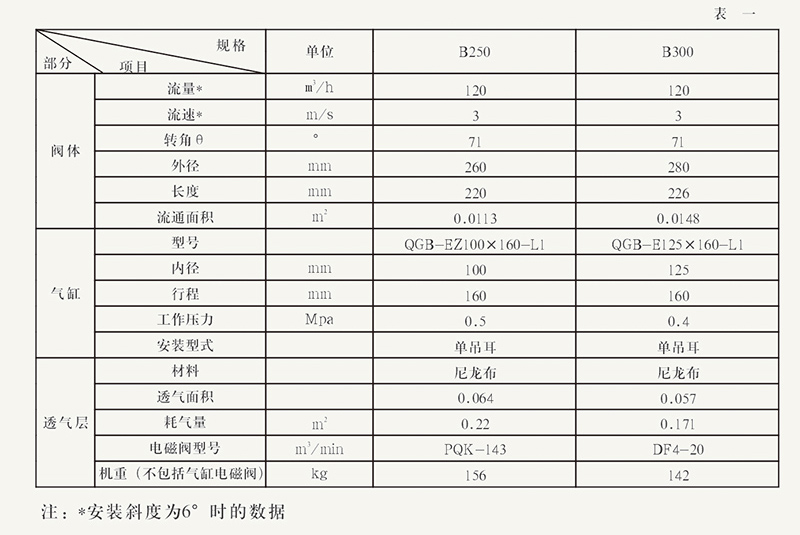

二、技術性能

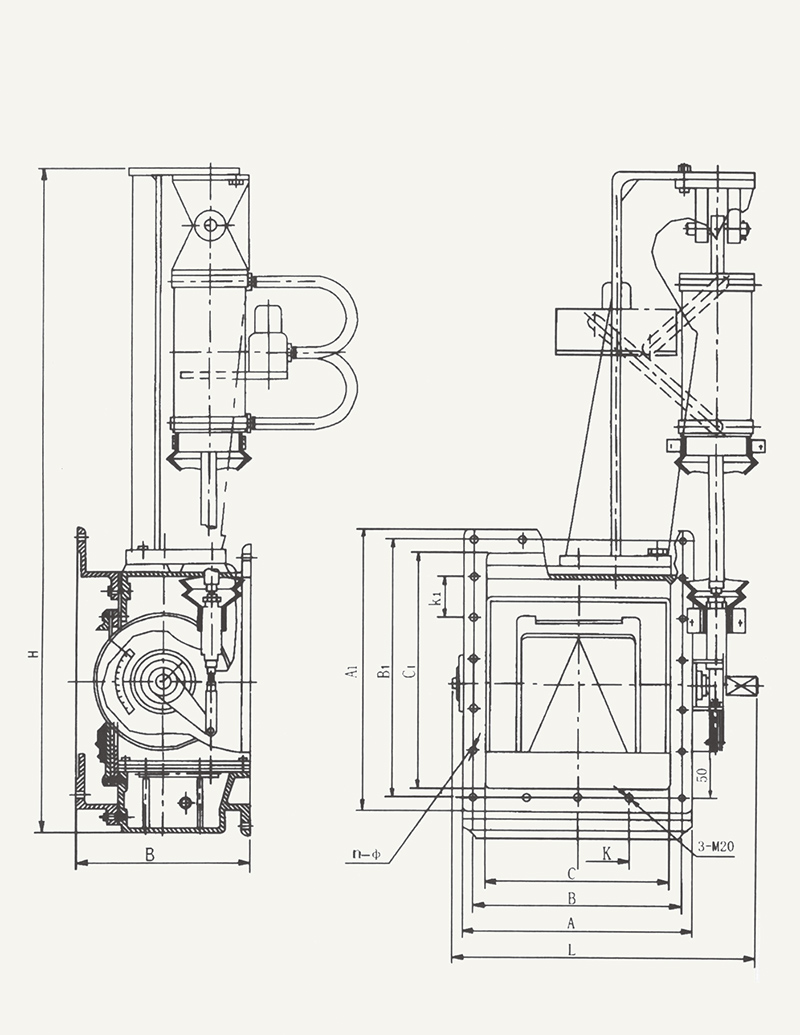

三、外形安裝尺寸

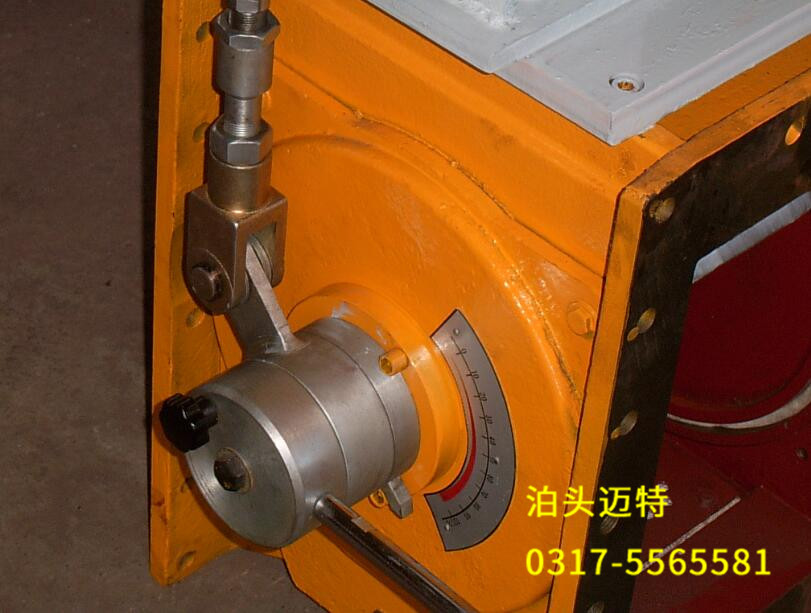

電動流量控制閥
一、用途
流量控制閥主閥與開關閥完全相同，只是驅動裝置不同，流量控制閥的驅動裝置是可調節的電流執行器。
流量控制閥與啟動開關閥串聯使用

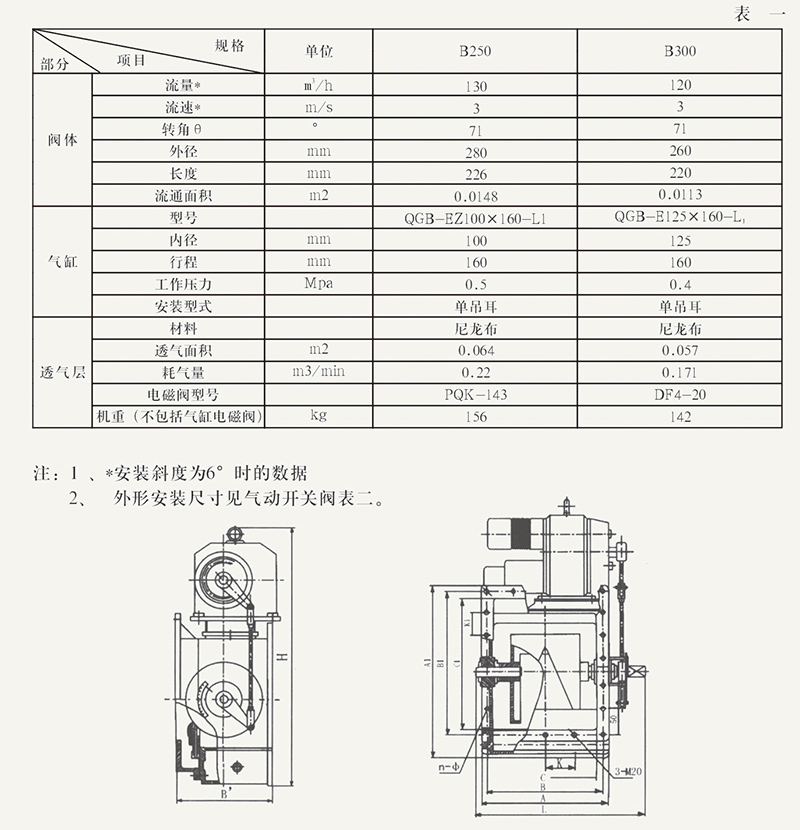

二、技術性能
???
